CVDダイヤモンド
Copyright Element Six

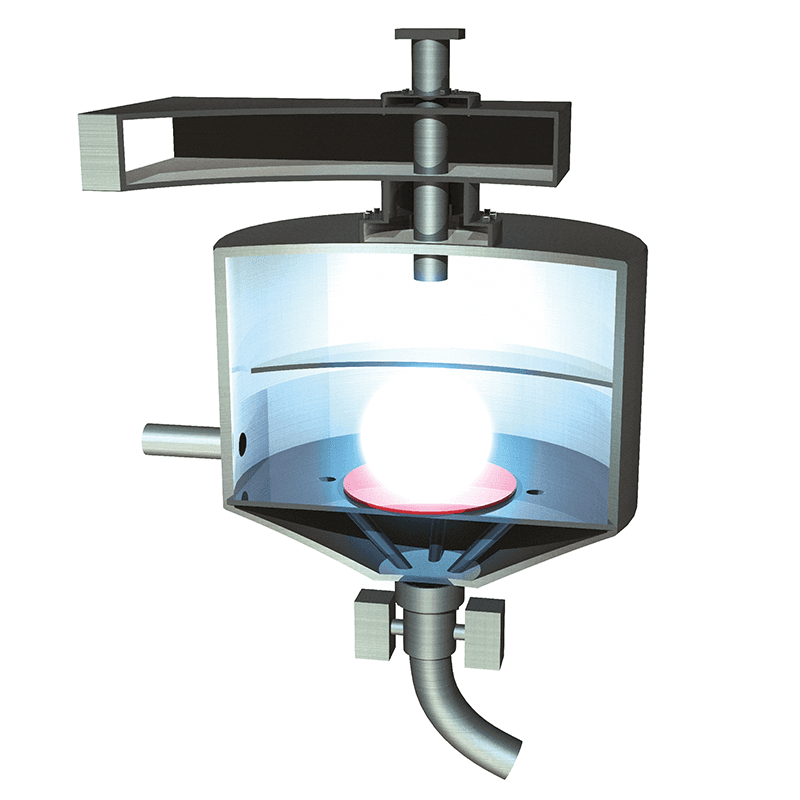

Chemical Vapor Deposition
化学蒸着法は、厳密に管理されたプロセスを通じて CVD ダイヤモンドを生成します。Element Six が採用しているマイクロ波プラズマ法は、最高水準の結晶品質と均一性を実現します。
Copyright Element Six

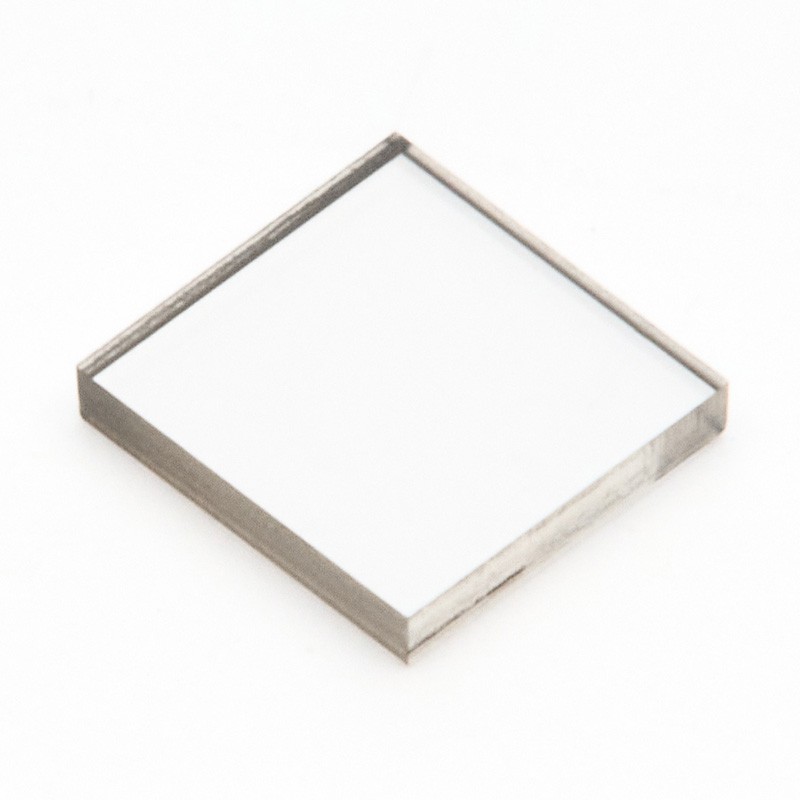

Single crystal CVD diamonds
単結晶 CVD ダイヤモンドは、光学的透過性、熱伝導性、化学的不活性など、優れた性能を発揮するために使用されています。
Copyright Element Six

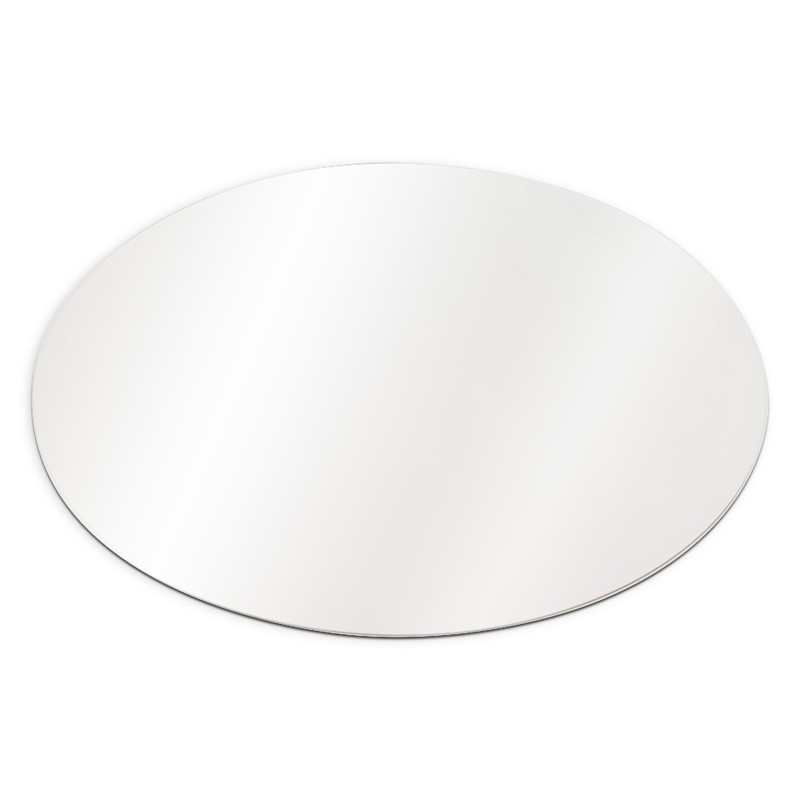

Polycrystalline CVD diamonds
多結晶 CVD ダイヤモンドは、より大きなサイズで提供され、その優れた熱特性と赤外線特性、および機械的強度のために使用されています。質量が小さく、非常に硬いため、非常に優れた音を出すこともできます。ホウ素をドープすると、現代の最も厳しい環境課題のいくつかを解決できます。

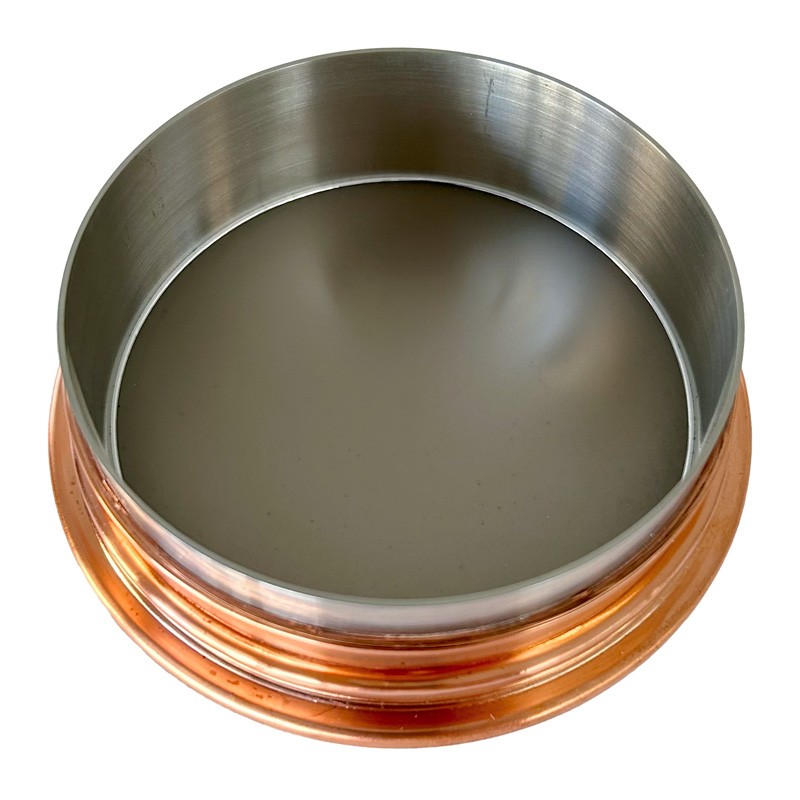

オプティカル・RFウィンドウ

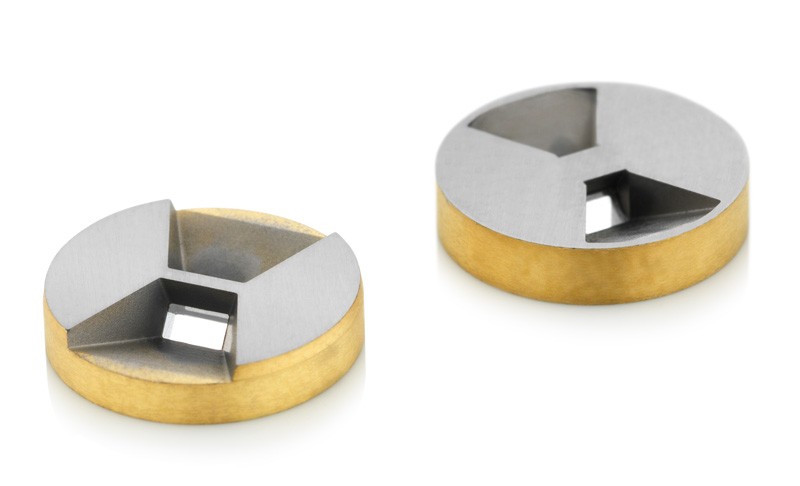

CVD ダイヤモンドは、非常に広い透過スペクトル、並外れた熱伝導率、低吸収を備えており、コンポーネントの寿命を大幅に延長し、事実上あらゆる構成に設計できます。 Element Six の CVD ダイヤモンド ウィンドウは、他の材料よりもはるかに高いレーザー出力密度を可能にし、レーザーと同じくらい長く持続します。 CVD RF ウインドウは、核融合の他の材料では耐えられないエネルギーの透過を可能にします。分光分析に応用される単結晶ダイヤモンドのプリズムとレンズは、最も広い透過スペクトルをカバーでき、ラマンレーザー結晶として使用されます。ダイヤモンドは、コンポーネントにコーティングした状態で納品できます。
Copyright Element Six
Copyright Element Six

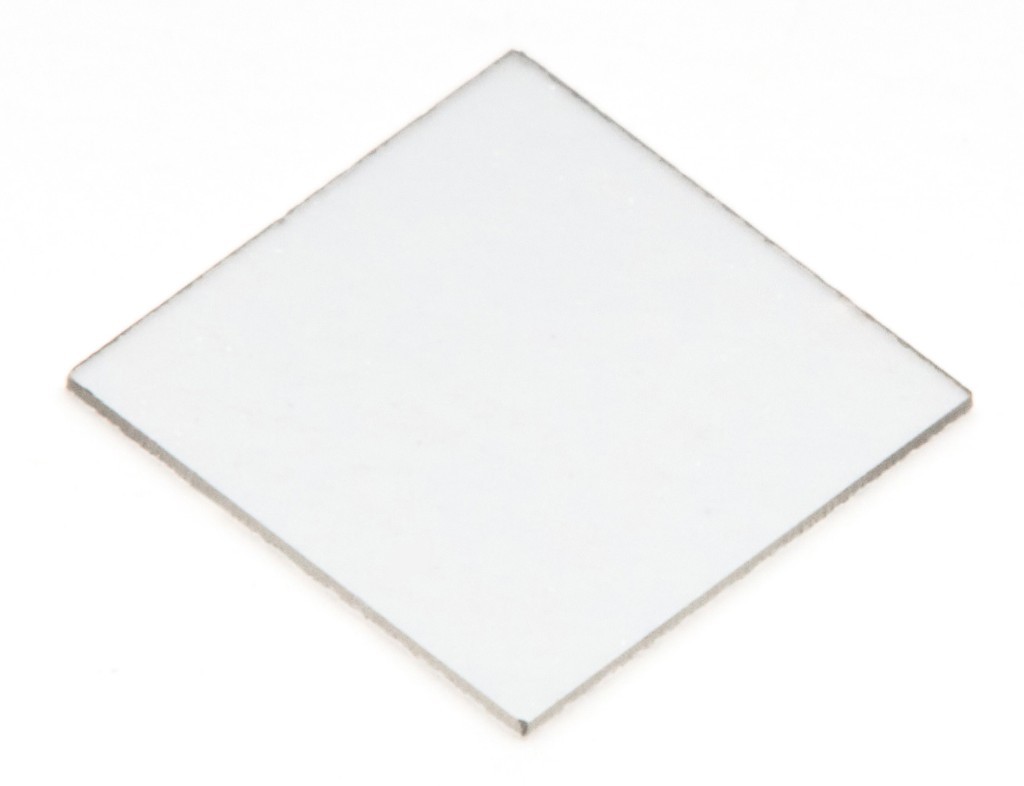

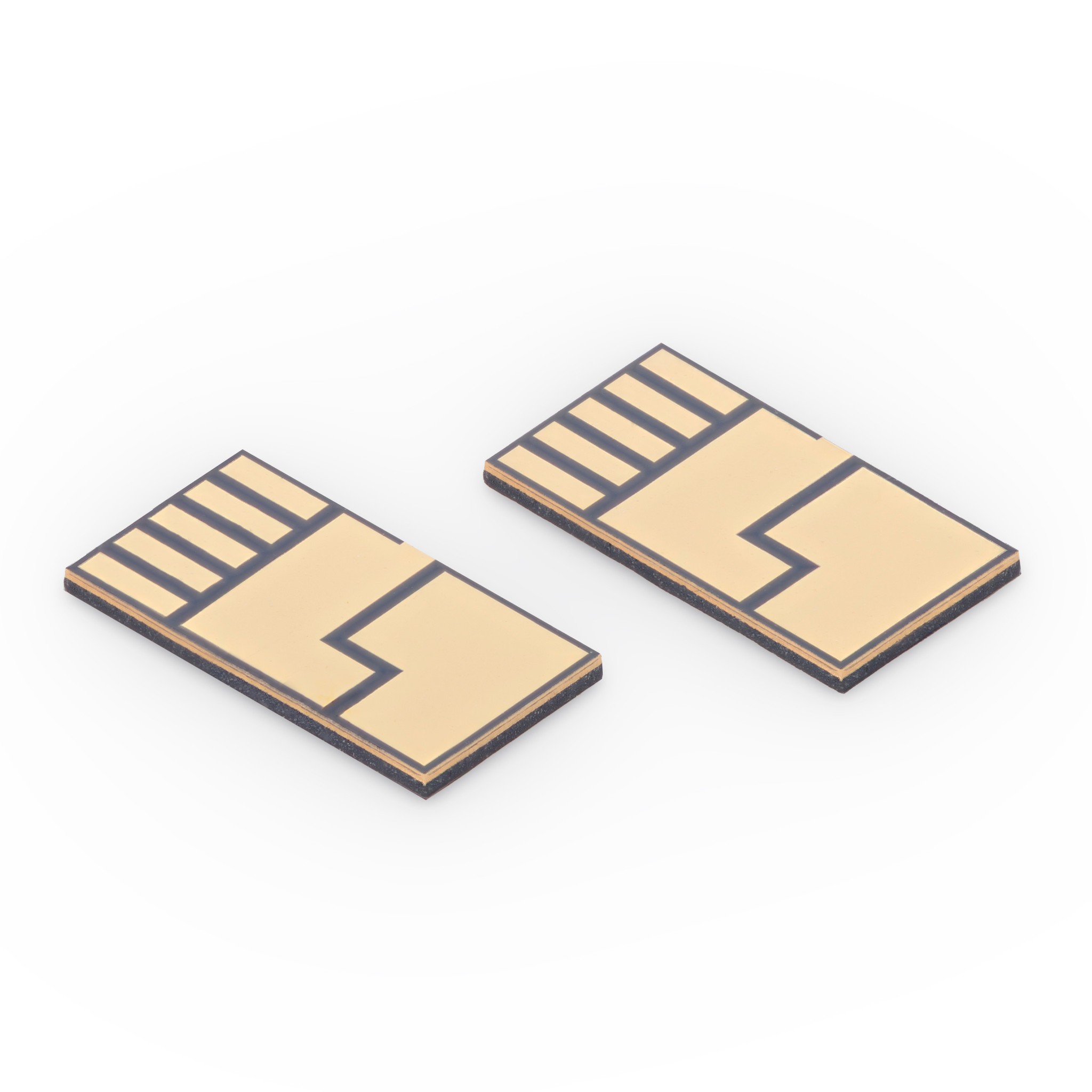

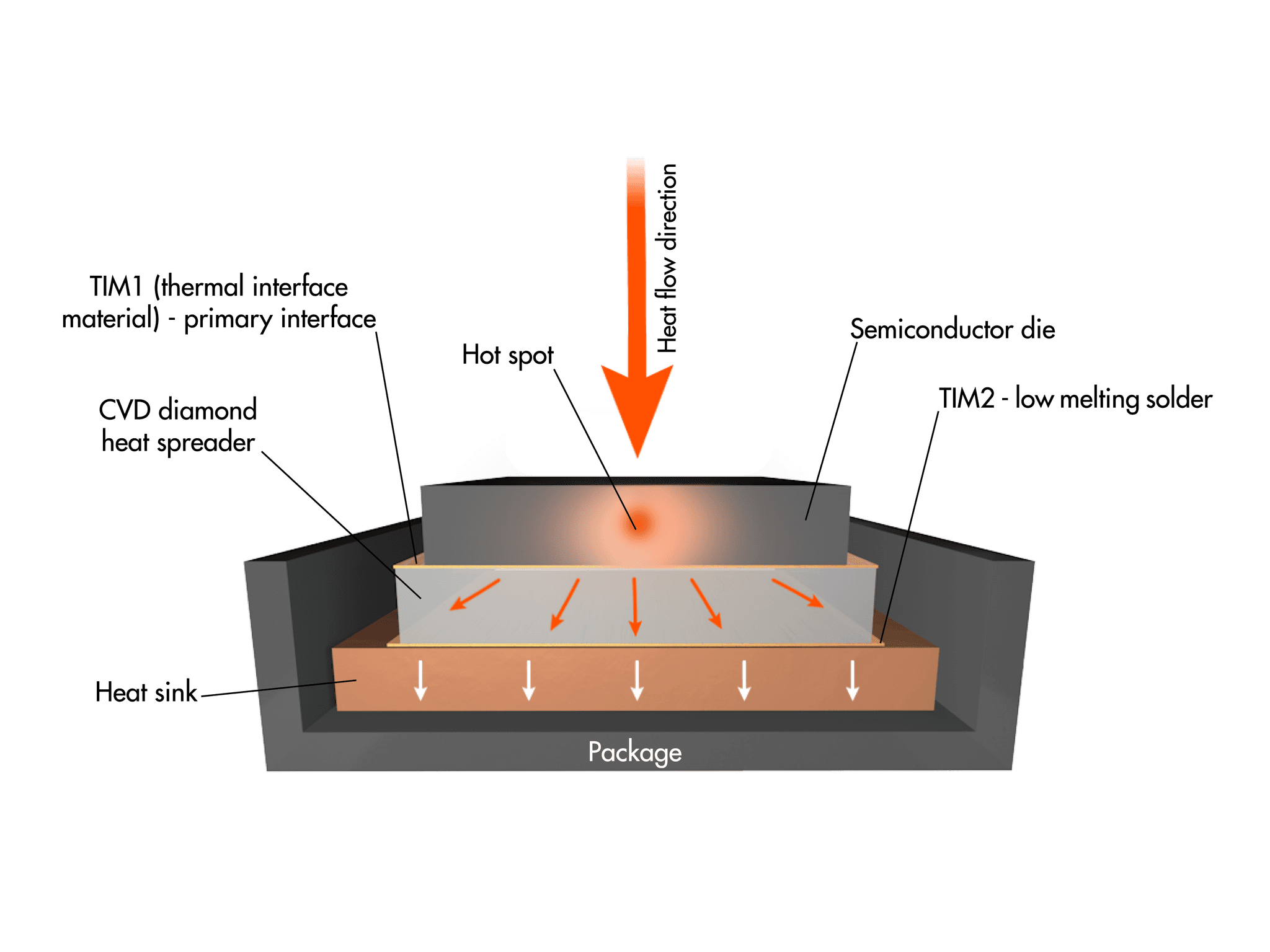

合成ダイヤモンドの優れた熱伝導率は、他のどの材料にも匹敵しない安定した熱拡散能力を提供し、接合部温度の低下、均一な熱流束、および熱性能の大幅な向上につながります。そのため、CVD ダイヤモンドは高出力半導体チップにとって究極のヒート スプレッダーとなります。 GaN-on-SiC 無線周波数 (RF) アンプ MMICを冷却するダイヤモンドの能力は、より高出力で信頼性の高いレーダー、無線通信、レーザー、その他の電子技術への道を切り開きます。
Copyright Element Six
Copyright Element Six

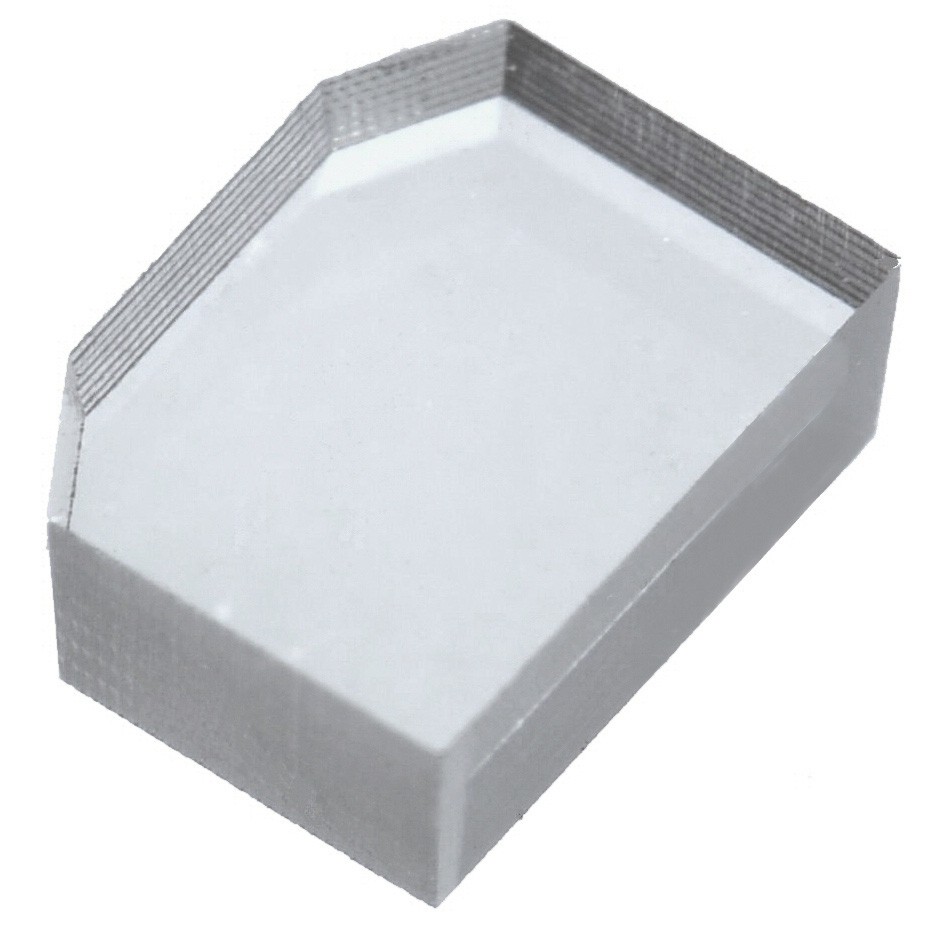

ダイヤモンドは、間接ギャップが 5.47 eV のワイドバンドギャップ半導体であり、高い移動度値と電子と正孔の寿命が長い性質があります。高い絶縁破壊電界と熱伝導性を組み合わせることで、ELSC™ シリーズ ダイヤモンドは電子用途に適した材料となります。

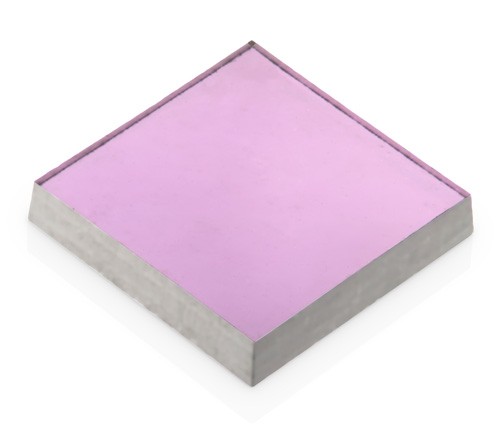

ダイヤモンドのいわゆる NV センター、特に DNV™ シリーズは、量子「スピン」特性を持つ格子欠陥です。これはすでに、量子コンピューティングとセキュリティ、医療における磁力測定とセンシング、地質測量、中性子検出、その他多くの分野に応用されています。
Copyright Element Six
Copyright Element Six
水

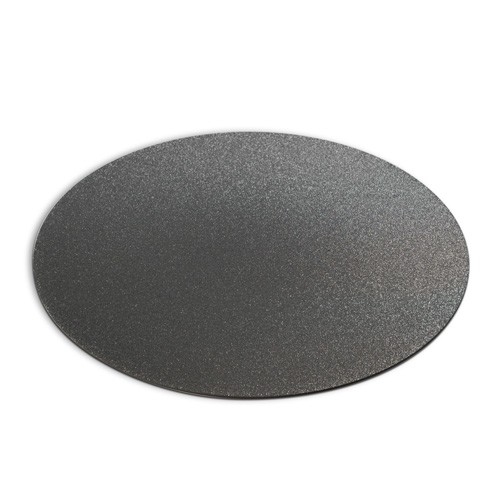

ホウ素ドープ ダイヤモンド (BDD) は、すべての電極材料の中で最も広い溶媒ウィンドウを持っています。
水溶液に対して非金属として理想的な電極材料であり、非常に耐腐食性があり、pH 1 ～ 14 のほとんどのアグレッシブな溶液で長寿命を実現します。 BDD は最高の電流密度で動作し、高い酸化電位を実現できます。このため、Diafilm™ EP は、PFAS 分子を破壊し、オゾンと過酸化水素を生成して廃水を処理するのに最適です。
Copyright Element Six

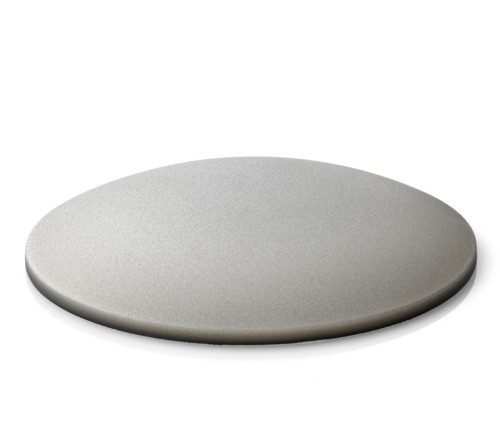

音響・スピーカー
CVD は極めて高い剛性、低質量、低密度を実現し、スピーカー ドーム内での不要な共振や歪みを最小限に抑えながら振動や高周波信号を伝達するのに理想的です。応答時間は瞬時であり、特に高周波数域で正確な音質を反映します。
Copyright Element Six
